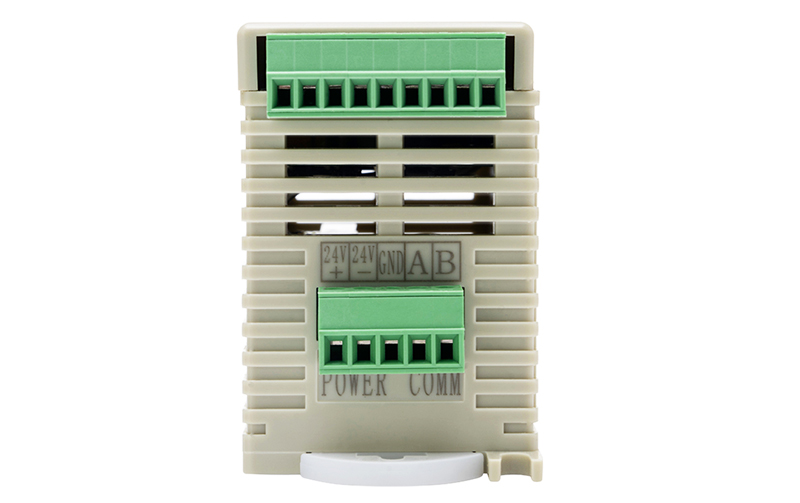

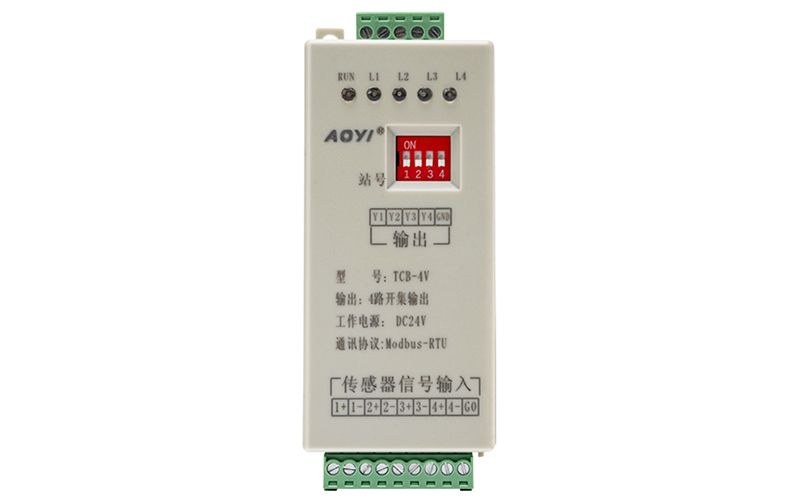

4路溫度控制模塊集成了4路溫度采集、4路晶體管開關量輸出。具有PID自整定，控制方式。該產品可用于各種需要溫度控制的場合，特別適合于與PLC，觸摸屏組成一體化控制系統或與計算機組成分布式控制系統。4路溫控模塊連接四路熱電偶溫度傳感器，開關量輸出口以PWM方式直接驅動繼電器，通過繼電器接通或斷開加熱器，實現控溫。4路溫控模塊通過RS-485總線接口和主設備相連，主設備可以是計算機和PLC等控制器，也可以是通用人機界面設備（例如觸摸屏，文本顯示器）。4路溫控模塊支持MODBUS-RTU通訊協議。
1、 采用32位處理器，運算能力強大，控制算法先進。
2、 采樣精度高，并能有效抑制工頻干擾。
3、 具有PID自整定功能。
4、 使用隔離DC-DC變換器，隔離熱電偶輸入和開關量輸出接口，抗干擾能力強。
5、 模塊內置測溫元件，軟件完成熱電偶冷端溫度補償。
6、 電源監視電路和看門狗電路，保證惡劣環境下可靠運行。

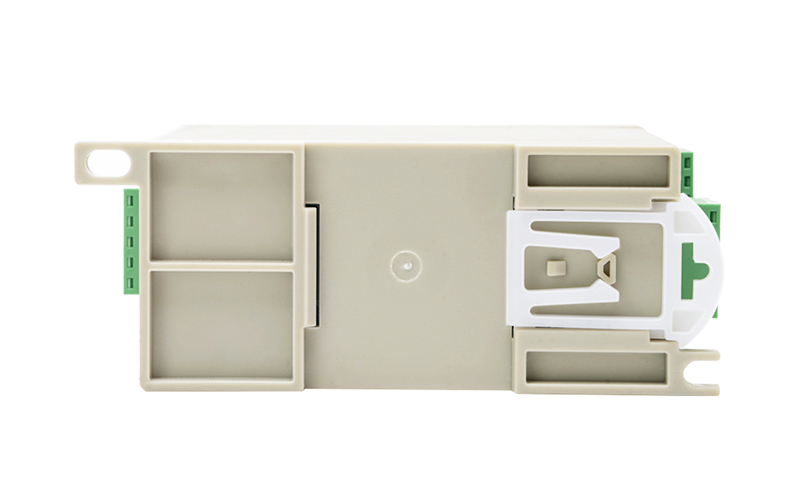

圖1為模塊底部外型裝配圖，外型尺寸為42×108×65（單位mm），模塊裝配在工業標準導軌上。此外，模塊上下有2個固定孔，孔徑為5mm，也可以用螺絲通過這2個固定孔將模塊固定。建議采用垂直安裝，熱電偶輸入端子朝下，輸出端子朝上，以方便模塊散熱。
1、傳感器：K，J，E型熱電偶
2、路 數：4路
3、分辨率：1℃
4、電路精度：±0.5℃
5、冷端補償誤差： <±2℃
6、50Hz與60Hz工頻干擾制:CMR>120dB NMR>80dB
7、開關量輸出：4路集電極開路輸出，每路最大電流200mA
8、通訊接口：RS485，波特率可選1200-19200，通信地址可選1-15(關于地址15用處見后述)
9、供電電源：24V
10、本機功耗：< 3W
11、環境溫度: 0℃～60℃
12、相對濕度：< 85%無凝結
