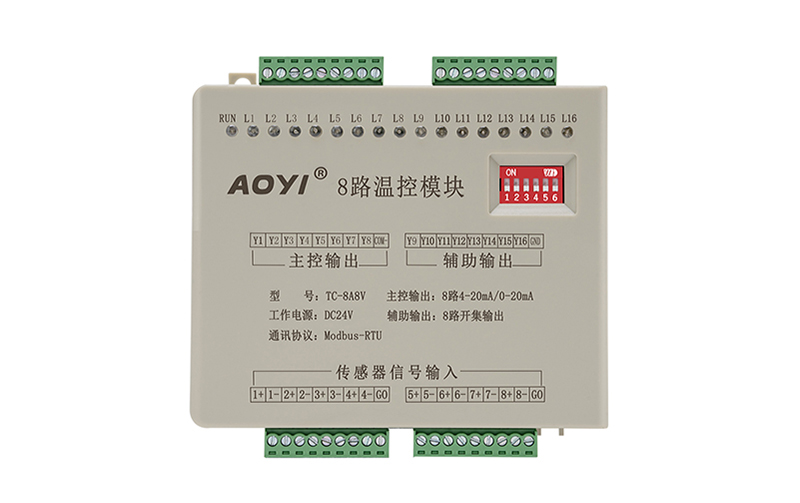

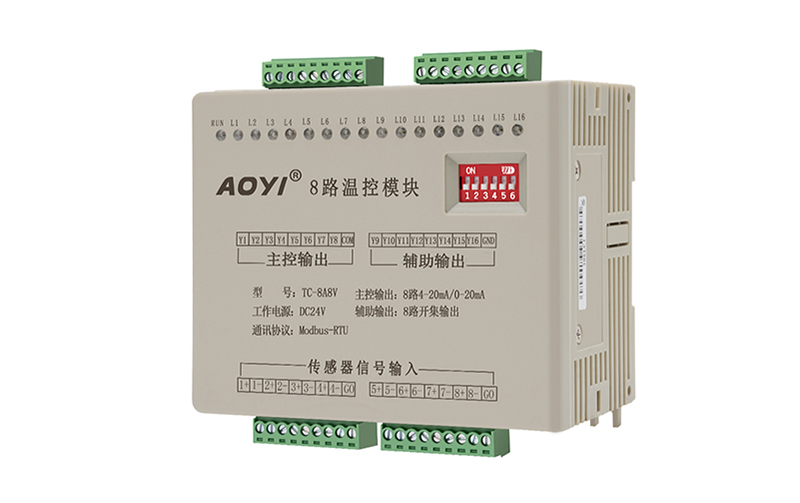

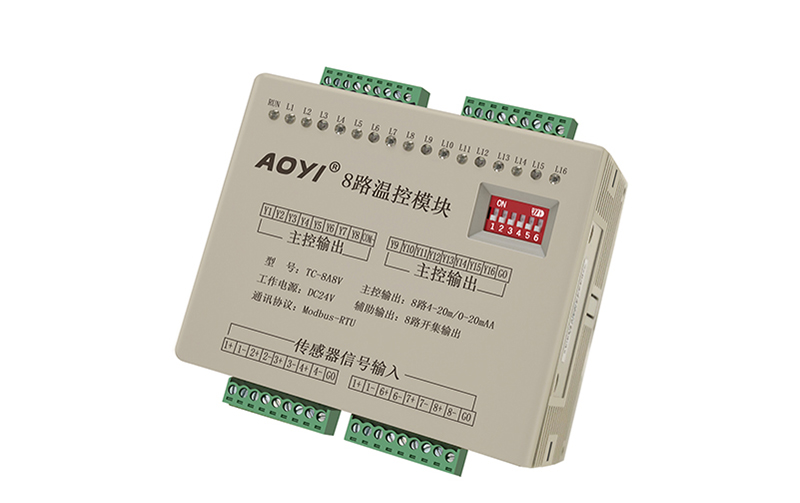

TC-8A8V
產品參數
產品性能
接線方式
本溫度控制模塊集成了多路溫度采集、多路主輸出和輔助自由輸出。具有PID，自整定，手動輸出，上位機控制等多種控制方式，能方便靈活的組成各種溫控系統。該產品可用于各種需要溫度控制的場合，特別適合于與PLC，觸摸屏組成一體化控制系統或與計算機組成分布式控制系統。同一模塊，多根溫度傳感器（例熱電偶）獨立輸入，實際多路獨立溫度采樣；多路獨立控制輸出（輸出信號有模塊量，邏輯電平開關量輸出等，其信號不同所控制的固態繼電器不同，即必須與相同控制信號的固態繼電器匹配，控制固態繼電器的輸出電壓或開關來實際恒溫。
多路輔助輸出則可由上位機單獨控制也可作聯動報警輸出功能。多路溫控模塊通過RS-485總線接口和主設備相連，主設備可以是計算機和PLC等控制器，也可以是通用人機界面設備（例如觸摸屏，文本顯示器）。
本溫控模塊支持MODBUS-RTU通訊協議。
1、 采用32位處理器，運算能力強大，控制算法先進。
2、 采用16位Σ- AD，采樣精度高，并能有效抑制工頻干擾。
3、 多種控制方法，包括:PID控制、手動控制、上位機控制.具有PID自整定功能。
4、 使用隔離DC-DC變換器,獨立熱電偶輸入和開關量輸出接口，抗干擾能力強。
5、 模塊內置測溫元件，軟件完成熱電偶冷端溫度補償。
6、 電源監視電路和看門狗電路，保證惡劣環境下可靠運行。
